品牌: | Broadcom(博通) |
型号: | NET2272REV1A-LF |

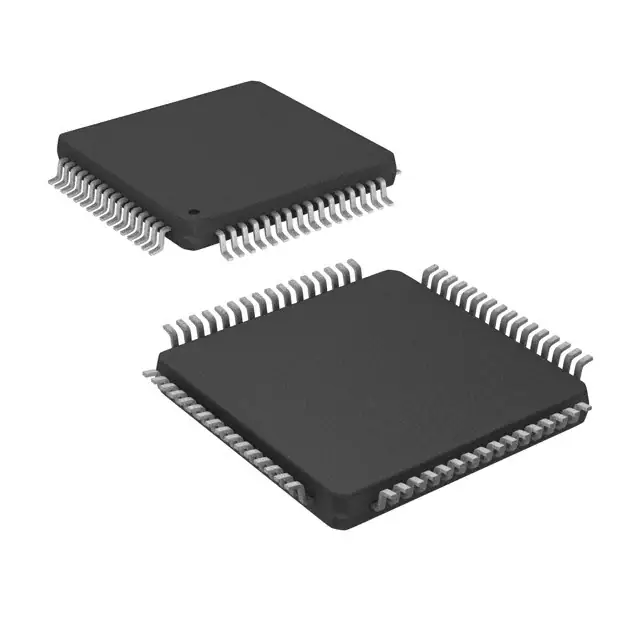

封装: | TQFP-64 |
批次: | 2022 |
数量: | 14107 |
对无铅要求的达标情况: | 无铅 |
类别: | 集成电路(IC) |
产品族: | 接口 - 控制器 |
协议: | USB |
功能: | 控制器 |
接口: | USB |
电压 - 电源: | 1.8V ~ 5V |
封装/外壳: | 64-TQFP |
PLX Technology的NET2272本地总线到高速USB 2.0外围控制器专为低功耗和高性能应用而设计。NET2272的低功率要求(186mW有源,8lyW备用)使其适用于总线供电或电池供电的应用。USB总线供电的设备可以通过USB电缆从电脑中提取最大500mA的工作电流(根据USB规范)。NET2272的低功耗使得这一要求很难得到支持。此外,NET2272的可变I/O电压(l.8V至5V)使其易于连接到其他低功率组件。NET2272在USB上具有最高的持续数据传输速度,最高可达40兆字节/秒。可选的拆分总线模式允许同时对NET2272进行DMA和CPU访问。在这种模式下,外部DMA控制器连接到数据总线的高位8位,而本地CPU连接到数据母线的低位8位。当DMA事务发生时,本地CPU可以同时访问任何不涉及DMA的端点缓冲区。NET2272的动态虚拟端点技术实现了USB规范允许的最大端点数量(30个)。此功能为应用程序提供了通过不同端点路由不同数据的灵活性,以提高服务质量和设计方便性。
